Ajan kuluessa, joka kuluu kenkien solmimiseen-noin 20 sekuntia-Xianku 3D Body Scannerkerää enemmän tietoa kehostasi kuin henkilökohtainen valmentaja, kiropraktikko ja räätäli voivat kerätä tunnissa. Mutta miten se toimii? Mikä tekee rakenteellisesta valoskannauksesta erilaisen älypuhelimesi syvyyskameroista? Ja miksi tällä tekniikalla on merkitystä unen terveydelle?
Sukellaanpa maailman ensimmäisen tekniikan taustalla olevaan suunnitteluunAI-voimalla toimiva patjan ja tyynyn valintajärjestelmä.
Perinteisen mittauksen rajat
Historiallisesti patjan valintaan liittyi vain mittanauha, painovaaka ja subjektiivinen "mukavuustesti". Jopa kliinisissä olosuhteissa asennon arviointi perustuu usein visuaaliseen havainnointiin, goniometreihin ja manuaaliseen tunnustelumenetelmiin, jotka ovat luonnostaan subjektiivisia ja tarkkoja.
Mieti, mitä perinteiset menetelmät kaipaavat:
- 3D ääriviivat: Mittanauha mittaa ympäryksen, mutta ei muotoa. Kahdella ihmisellä, joilla on sama lantion ympärysmitta, voi olla täysin erilaiset lantion muodot, mikä vaikuttaa siihen, miten he ovat vuorovaikutuksessa patjan pinnan kanssa.
- Selkärangan kaarevuus: Visuaalisella arvioinnilla ei voida kvantifioida hienovaraisia lateraalikäyriä (skolioosi) tai sagitaalista epätasapainoa (kyfoosi/lordoosi), jotka vaikuttavat dramaattisesti unen suuntautumiseen.
- Epäsymmetria: Korkeat hartiat, lantion kallistus ja pyörimishäiriöt on vaikea mitata tarkasti manuaalisilla työkaluilla.
- Dynaamiset suhteet: Hartioiden leveyden, lantion leveyden ja selkärangan kaarevuuden välinen suhde määrittää ihanteellisen unen tuen-lasku, joka on liian monimutkainen manuaalisiin menetelmiin.
Strukturoitu valoskannaus ratkaisee kaikki nämä rajoitukset.
Mitä on strukturoitu valoskannaus?
Strukturoitu valoskannaus on 3D-kuvaustekniikka, joka heijastaa tunnetun valokuvion (yleensä infrapuna) pinnalle ja vangitsee, miten kuvio muuttuu. Kuvion muodonmuutos paljastaa kohteen kolmiulotteisen muodon.
Xianku-järjestelmä käyttääpatentoidut rakenteelliset valomoduulitsuunniteltu erityisesti ihmiskehon skannaukseen. Näin prosessi toimii:
Vaihe 1: Kuvion projektio
Skanneri heijastaa tarkan infrapunapisteruudukon käyttäjän kehoon. Toisin kuin laserskannerit, jotka siirtävät yhtä pistettä pinnan poikki, strukturoitu valo vangitsee tuhansia pisteitä samanaikaisesti.
Vaihe 2: Kuvanotto
Korkean resoluution{0}}kamerat tallentavat projisoidun kuvion useista kulmista. Järjestelmä käyttää kahta kameraa stereonäön saavuttamiseen-, joka on samanlainen kuin ihmisen kiikarinäkö, mutta paljon tarkempi.
Vaihe 3: Kolmiomittaus
Analysoimalla, kuinka projisoitu kuvio muuttaa muotoaan kehon pinnalla, järjestelmä laskee kunkin pisteen 3D-koordinaatit. Mitä tiheämpi kuvio, sitä yksityiskohtaisempi rekonstruktio.
Vaihe 4: Pistepilvien luominen
Tuloksena on "pistepilvi"-kokoelma miljoonia yksittäisiä 3D-koordinaatteja, jotka kartoittavat kehon pinnan millimetrin tarkkuudella. Xiankun järjestelmä tuottaa noin2 miljoonaa pistepilviäskannausta kohti, tiheydellä28 pistettä neliösenttimetriltä.
Vaihe 5: 3D-rekonstruktio
Kehittyneet algoritmit muuntavat pistepilven jatkuvaksi 3D-verkoksi ja luovat 1:1 realistisen mallin käyttäjän kehosta, jota voidaan tarkastella mistä tahansa kulmasta.
Miksi 2 miljoonalla pisteellä on väliä
Pistepilven tiheys määrittää kuvattujen yksityiskohtien tason. Pienen-tiheyden skannaus saattaa tallentaa vartalon yleisen muodon, mutta jättää huomiotta hienovaraiset muodot, joilla on merkitystä unen terveydelle:
| Ominaisuus | Miksi se on tärkeää nukkumiselle |
|---|---|
| Olkapään muoto | Määrittää kuinka paljon sivuun nukkuvan olkapää uppoaa patjaan |
| Rinnekäyrän syvyys | Sanelee tarvittavan alaselän tuen |
| Lantio--vyötärö-suhde | Vaikuttaa lantion kohdistukseen kaikissa nukkumisasennoissa |
| Selkärangan sivusuuntainen poikkeama | Vaatii epäsymmetristä tukea skolioosipotilaille |
| Kohdunkaulan käyrä | Määrittää optimaalisen tyynyn korkeuden ja parvekkeen |
28 pistettä neliösenttimetriä kohden Xianku tallentaa nämä piirteet riittävällä resoluutiolla kliinisesti merkityksellisten arvioiden tekemiseen.
Levylevyn rooli

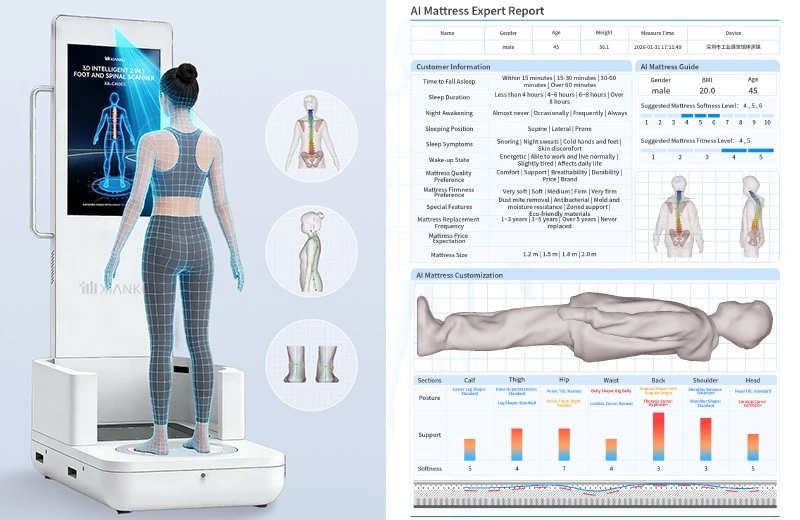

Toisin kuin kiinteät skannerit, jotka vaativat käyttäjän seisomaan tietyssä asennossa ja pyörimään, Xianku käyttää integroitua levysoitinta. Tämä muotoilu tarjoaa useita etuja:
Tasainen pyörimisnopeus: Kääntöpöytä pyörii tarkasti säädetyllä nopeudella varmistaen tasaisen peiton ja eliminoiden liikkeen epäterävyyden.
Optimaalinen mittausetäisyys: Käyttäjä seisoo kiinteällä etäisyydellä skannerista (0,6–0,75 m) ja säilyttää ihanteellisen polttovälin koko skannauksen ajan.
Täysi 360 asteen peitto: Yhdessä skannerin laajan näkökentän kanssa kääntöpöytä peittää täydellisesti kaikki kehon pinnat, mukaan lukien selkä{0}}selkärangan arvioinnissa tärkeä osa.
Minimaalinen käyttäjän liike: Käyttäjä vain seisoo paikallaan, kun levysoitin pyörii. Tämä vähentää liikeartefakteja ja varmistaa skannauksen yhdenmukaisuuden eri käyttäjille.
Raakadatasta biomekaanisiin näkemyksiin
Kahden miljoonan pisteen vangitseminen on vaikuttavaa, mutta raakapistepilvet ovat merkityksettömiä ilman älykästä analyysiä. Tässä Xiankun AI-algoritmit tulevat peliin.
Automaattinen maamerkkien tunnistus
Järjestelmä tunnistaa automaattisesti anatomiset maamerkit:
- Acromion (olkapäähuippu)
- suoliluun harja (lantio)
- C7 nikama (niskan pohja)
- PSIS (posterior lantion maamerkit)
- Reisiluun päät (lonkkanivelet)
- Polvilumpiot (polvilumpiot)
Luuston jälleenrakennus
Näiden maamerkkien avulla tekoäly rekonstruoi luurankomallin, joka on kohdistettu kehon pintaan. Tämä ei ole yleinen luuranko, joka on skaalattu korkeuteen,-se on henkilökohtainen luurankomalli, joka perustuu todellisiin pinnan ääriviivoihin.

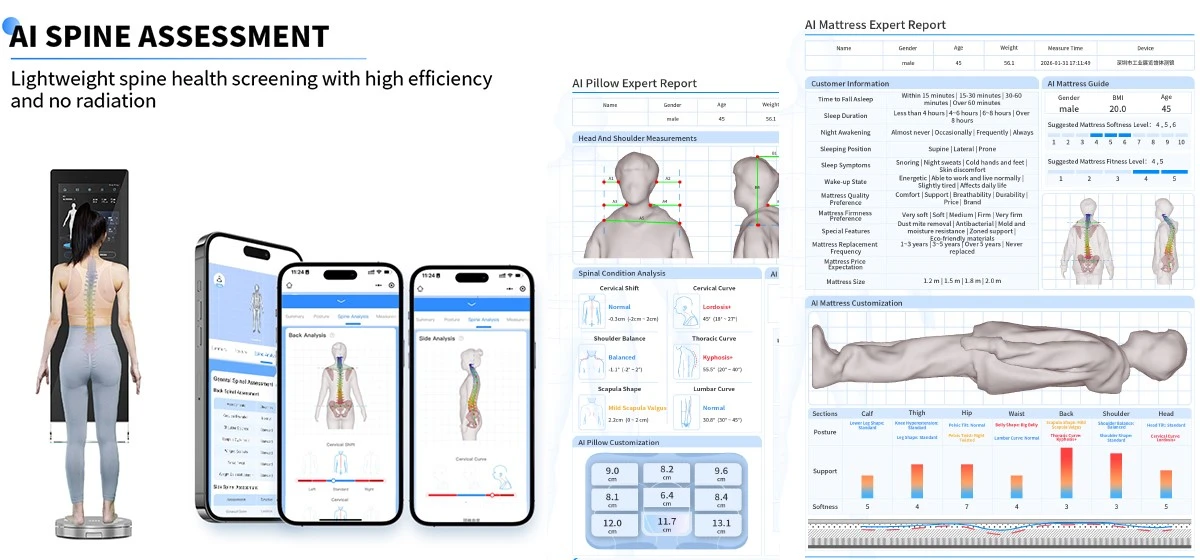

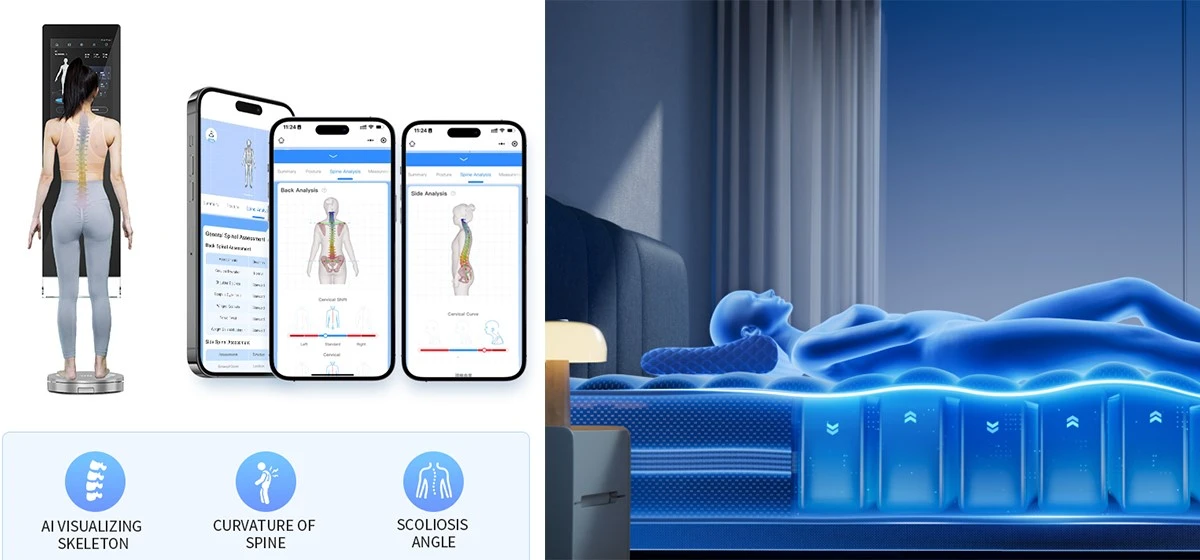

Selkärangan käyrän analyysi
Järjestelmä poimii selkärangan keskiviivan takapinnasta ja laskee:
- Cobb-kulma skolioosin havaitsemiseen
- Rintakehän kyfoosikulma
- Lannerangan lordoosikulma
- Selkärangan kiertoilmaisimet
Asennon poikkeaman kvantifiointi
Tekoäly mittaa poikkeamat ihanteellisesta kohdistuksesta:
- Pään asento eteenpäin (asteina)
- Pyöristetyt olkapäät (asteina)
- Lantion kallistus (etu/taka)
- Hartioiden korkeuden epäsymmetria (millimetreinä)
- Polvien kohdistus (O/X jalkojen kulmat)
Kalibrointi ja tarkkuus
Lääketieteellisissä ja vähittäiskaupan sovelluksissa tarkkuus ei ole -neuvoteltavissa. Xiankun järjestelmä käy läpi tiukat kalibrointiprotokollat:
Tehdaskalibrointi
Jokainen yksikkö kalibroidaan yksilöllisesti tehtaalla käyttämällä tarkkuuskohteita. Kalibrointitiedot tallennetaan laitteeseen ja niihin viitataan jokaisen skannauksen aikana.
Ympäristökorvaus
Järjestelmä kompensoi ympäristön valaistusolosuhteet varmistaen tasaiset tulokset esittelytiloissa, kliinisissä tai hotelliympäristöissä.
Itse{0}}vahvistus
Jokaisen tarkistuksen aikana järjestelmä suorittaa reaaliaikaisia{0}}laatutarkistuksia ja varoittaa käyttäjää, jos sijainti tai ympäristötekijät voivat vaikuttaa tarkkuuteen.
Nopeuden etu
Miksi nopeudella on väliä? Harkitse todellista{0}}sovellusta:
Vuodevaatteet esittelytilassa asiakkailla on rajallisesti aikaa ja kärsivällisyyttä. Useita minuutteja kestävä skannausprosessi aiheuttaa kitkaa. 20 -sekunnin skannaus tuntuu vaivattomalta – asiakkaat osallistuvat todennäköisemmin ja henkilökunta pystyy käsittelemään enemmän asiakkaita tunnissa.
Kliinisissä olosuhteissa aika on rahaa. 20 sekunnin skannaus korvaa 15-20 minuuttia manuaalista arviointia, jolloin lääkärit voivat keskittyä tulkintaan ja hoitoon mittaamisen sijaan.
Hotelliympäristöissä asiakkaat odottavat mukavuutta. Nopea,-häiritsemätön tarkistus sisäänkirjautumisen yhteydessä- mahdollistaa yksilöllisen tyynynvalinnan häiritsemättä vieraiden kokemusta.
Tietosuoja ja tietosuoja
Kaikilla kehon skannaustekniikoilla yksityisyyteen liittyvät huolet ovat ensiarvoisen tärkeitä. Xianku asettaa tietoturvan etusijalle:
-Laitteen käsittelyssä
Kaikki skannaus ja alkuanalyysi tapahtuu laitteen paikallisessa laitteistossa. Järjestelmä ei suoratoista raakaskannausdataa ulkoisille palvelimille ilman nimenomaista lupaa.
Salattu tallennustila
Asiakastiedot on salattu lepotilassa ja siirron aikana. Pääsyä ohjataan CRM-järjestelmän kautta rooli{1}}perustaisilla käyttöoikeuksilla.
Vaatimustenmukaisuus
Järjestelmä on suunniteltu GDPR:n, CCPA:n ja muiden alueellisten tietosuojasäännösten mukaiseksi. Käyttäjät saavat selkeät tiedot siitä, miten heidän tietojaan käytetään, ja he voivat milloin tahansa pyytää poistamista.
Bottom Line
Strukturoitu valoskannaus ei ole uusi{0}}se on käytetty teollisissa tarkastuksissa, autosuunnittelussa ja lääketieteellisessä kuvantamisessa vuosia. Mutta tämän tekniikan soveltaminen unen terveyteen, nopeuden, tarkkuuden ja kohtuuhintaisuuden erityisvaatimusten mukaisesti, vaati vuosien tutkimus- ja kehitystyötä.
Xiankun saavutus on tehdä kliinisestä{0}}3D-kehon skannauksesta käytännöllinen päivittäiseen käyttöön vähittäiskaupan, vieraanvaraisuuden ja hyvinvoinnin alalla. Tuloksena on järjestelmä, joka kaappaa enemmän tietoa 20 sekunnissa kuin perinteiset menetelmät pystyisivät keräämään tunnissa-ja muuntaa tiedot toimiviksi uniratkaisuiksi.
Seuraavassa artikkelissamme tutkimme, kuinka näistä raakatiedoista tulee täydellinen selkärangan terveysarvio ja miksi selkärangan ymmärtäminen on avain parempaan uneen.
