STL-tiedostomuotojen vienti 3D-tulostettua ortoosia varten: kuinka 3D-jalkaskannaus muuttaa biomekaaniset tiedot mukautetuksi ortoosituotannoksi

3D-painettujen ortoosien valmistajien kohdalla lopputuotteen laatu alkaa kauan ennen tulostusta. Se alkaa datalla. Jos alkuperäinen jalkamalli on epätäydellinen, vääristynyt tai perustuu vain 2D-jalanjälkeen, lopullinen ortoottinen laite ei välttämättä vastaa käyttäjän todellista anatomiaa. Tämä on erityisen tärkeää funktionaalisille ortoottisille materiaaleille, kuten nivelen korjaustuille, korkean kaaren ortoosilaitteille, mukautetuille pohjallisille ja yksilöllisille jalkineiden osille.

Jalkaa kutsutaan usein kehon "toiseksi sydämeksi", mutta ortoottisen valmistuksen näkökulmasta se on myös koko kineettisen ketjun perusta. Epänormaali jalan rakenne voi vaikuttaa nilkan kohdistukseen, polven kuormitukseen, lantion tasapainoon ja selkärangan asentoon. Jos jalkatiedot ovat epätarkkoja, seurauksena ei ole vain huono istuvuus,-ne voivat myös vaikuttaa mukavuuteen, korjauksen tehokkuuteen ja pitkällä-käyttäjillä.

SiksiSTL-tiedostomuotojen vienti 3D-tulostettua ortoosia vartenon tulossa keskeinen ominaisuus B2B-ortoosivalmistajille, 3D-tulostuspalveluntarjoajille, ortopedisten tuotteiden suunnittelijoille, kuntoutustoimittajille ja räätälöityjen jalkineiden valmistajille.

Xiankun 3D-jalkaskannausjärjestelmä tarjoaa täydellisen digitaalisen työnkulun:1-sekunti infrapunarakenteinen valoskannaus → 5 sekunnin raportin luominen → ±1 mm:n tarkkuusmittaus → 1:1 koko jalan 3D-malli → STL/OBJ 3D-mallin vienti → 3D-tulostettu ortopedinen räätälöinti.

Miksi STL-tiedostojen laadulla on väliä 3D-tulostetussa ortoosissa

STL on yksi 3D-tulostuksen yleisimmin käytetyistä tiedostomuodoista. Se tallentaa 3D-pinnan kolmiomaisista osista valmistettuna verkkona. Ortoosivalmistajille STL-tiedosto toimii siltana ihmisen jalan ja painetun laitteen välillä.

Muokatuissa ortoosissa korkealaatuinen{0}}STL-tiedosto tukee:

• Tarkka jalan muodon toisto
• Parempi istuvuus ortopedian ja jalkapinnan välillä
• Luotettavampi CAD-muunnos
• Parannettu toiminnallisten tukialueiden suunnittelu
• Nopeampi siirtyminen skannaustiedoista tulostettavaan malliin
• Vähentynyt manuaalisen mallinnuksen työmäärä
• Yhdenmukaisempaa tuotantoa useissa tilauksissa
• Parempi yhteensopivuus 3D-tulostuksen työnkulkujen kanssa

STL-tiedoston tulee heijastaa jalan todellista rakennetta-ei vain tasaista jalanjälkeä tai likimääräistä kokoa tuotteille, kuten ortopedille, korkeille kaarituille, toiminnallisille pohjallisille, kantapään stabilointilaitteille tai mukautetuille jalkineille.

B2B-tuotannossa huonot syöttötiedot aiheuttavat loppupään ongelmia: enemmän manuaalista korjausta, alhaisempi tuotannon tehokkuus, enemmän sovitusvalituksia ja korkeampi palautusaste. Tarkka skannaus-STL-lähtöön- ei siis ole vain tekninen ominaisuus. Se on liiketoiminnan-kriittinen tuotantoetu.

Perinteisten 2D-jalkatietojen rajoitus ortoosivalmistuksessa

Perinteinen jalkojen arviointi perustuu usein 2D-jalanjälkiin, painemattoihin, manuaalisiin mittauksiin, kipseihin tai peruslaserskannaukseen. Nämä menetelmät voivat tarjota hyödyllisiä referenssejä, mutta usein niistä puuttuu kaikki digitaalisen ortoosivalmistuksen edellyttämät tilatiedot.

Painematto voi näyttää, kuinka pohja koskettaa maata. 2D-jalanjälki voi näyttää plantaarisen kosketusalueen. Manuaalinen mittaus voi tallentaa pituuden ja leveyden. Mikään näistä menetelmistä ei kuitenkaan yksinään pysty vangitsemaan jalan kolmiulotteista rakennetta.

Perinteiset jalkatiedot voivat puuttua:

• Kaaren korkeus ja kaarevuus
• Jalkojen korkeus ja jalan keskiosan tilavuus
• Koron leveys ja kantapään kohdistus
• Jalkojen etuosan leveys ja varpaiden morfologia
• Jalan ympärysmitta ja ympärysmitta
• Bunioniin{0}} liittyvä rakenteellinen poikkeama
• Korkea kaarigeometria ja sivuttaiskuormitustaipumus
• Vasen-oikea epäsymmetria
• Täysi 3D-pinta tarvitaan CAD-ortoosisuunnitteluun

Tämä on erityisen tärkeää monimutkaisissa ortoosisovelluksissa. Nivelen korjausapuväline vaatii tarkan ymmärryksen jalkaterän muodosta, varpaiden kulmasta ja mediaalisesta ulkonemasta. Korkea kaaren ortoottinen tuki vaatii tarkan kaaren korkeuden, kaaren muodon ja jalan keskiosan geometrian. Mukautettu pohjallinen vaatii jalkapohjan yhteensopivuuden, kantapään istuvuuden ja tuki-vyöhykesuunnittelun.

Lyhyesti sanottuna 2D-data ei riitä korkealaatuiseen-3D-tulostettuun ortoosiin. Valmistajat tarvitsevat tarkkoja, täydellisiä, vientikelpoisia 3D-jalkamalleja.

Xianku 3D-jalkaskannaus: fyysisestä jalasta tulostettavaan digitaaliseen malliin

Xianku on maailman johtava 3D-tarkkojen kehon{1}}kylttitietojen käyttöpalveluissa, ja se auttaa terveys-, hyvinvointi-, ortopedia- ja jalkineiden kumppaneita muuttamaan ihmiskehon rakenteen digitaaliseksi tuoteälyksi.

Xiankun 3D-jalkaskanneri käyttää edistyneitäInfrapunarakenteinen valotekniikkavangitsemaan molempien jalkojen koko pintarakenteen. Verrattuna perinteisiin laserskannaus- tai painemattojärjestelmiin, infrapunarakenteinen valo tarjoaa nopeamman, mukavamman ja tuottavamman-tiedonkeruukokemuksen.

Järjestelmä voi suorittaa kaksois{0}}jalan skannauksen1 sekuntija luo ammattimainen raportti noin5 sekuntia. Kanssa±1mm tarkkuus, se tukee korkealaatuista-mittamittausta ja digitaalista mallintamista ortopedisten tuotteiden kehittämiseen.

Keskeisiä teknisiä etuja ovat:

• 1 sekunnin skannausmolemmille jaloille
• Kosketukseton{0}}infrapunarakenteinen valon sieppaus
• ±1mm tarkkuusammattitason{0}}mittaukseen
• 5 sekunnin digitaalisen raportin sukupolvi
• 1:1 todellinen 3D täysi-jalkamallin rekonstruointi
• 30+ biomekaanista tietojoukkoakattaa pituuden, leveyden, ympärysmitan, korkeuden, kaaren ja morfologian
• VietäväSTL/OBJ 3D-mallit
• Saumaton yhteys CAD-suunnitteluun ja 3D-tulostusjärjestelmiin

3D-tulostettujen ortopedisten tuotteiden valmistajille tämä tarkoittaa, että skanneri ei toimita vain mittausraporttia. Se tarjoaa digitaalisen tuotannon perustan.

Miksi 1:1 koko-jalan 3D-mallit ovat parempia kuin tasaiset jalanjäljet

1:1 koko-jalka 3D-malli tallentaa jalan todellisen ulkoisen geometrian. Tämä sisältää jalkapohjan pinnan, kaaren muodon, kantapään rakenteen, jalkaterän profiilin, varpaan alueen, jalkapohjan korkeuden ja kokonaistilavuuden.

Tämä on hyvin erilaista kuin tasainen jalanjälki. Jalanjälki näyttää vain kontaktin. 3D-malli näyttää muodon.

Ortoosivalmistuksessa tämä ero on kriittinen.

1:1 koko-jalka 3D-malli auttaa suunnittelijoita ymmärtämään:

• Mihin tuki pitäisi lisätä
• Missä paineenpoisto saattaa olla tarpeen
• Kuinka kaari tulisi sovittaa yhteen
• Kuinka kantapään stabilointi voidaan suunnitella
• Vaikuttaako jalkaterän leveys ortoosiin
• Kuinka niveleen{0}} liittyvä poikkeama muuttaa laitteen muotoa
• Kuinka korkean kaaren geometrian tulisi ohjata tuen suunnittelua
• Tarvitaanko vasen ja oikea jalkamalli erilaisia ​​korjauksia

Näin B2B-valmistajat voivat rakentaa luotettavamman-skannauksen-suunnittelun-tulostuksen{4}}työnkulun.

ACA- ja AHI-algoritmi: Parempi kaaritieto toiminnalliseen ortoosisuunnitteluun

Kaarianalyysi on yksi tärkeimmistä osista räätälöidyn ortoosisuunnittelun. Kuitenkin monet perinteiset järjestelmät luottavat voimakkaasti kosketuspintaan kaaren luokittelussa. Tämä voi johtaa virheisiin, etenkin käyttäjille, joilla on vaikea pronaatio, supinaatio, korkeat kaarit tai epänormaali jalkaasento.

Xiankun itse-kehittämäACA & AHI algoritmitarjoaa edistyneemmän kaarin arviointimenetelmän.

ACA tarkoittaaKaaren johtumiskulma.

AHI tarkoittaaKaaren korkeusindeksi.

TheACA & AHI algoritmiyhdistää:

• 3D-täydet{1}}jalkamallitiedot
• Kaaren korkeusindeksi
• Kaaren morfologia
• Mediaaalinen pituussuuntainen kaarirakenne
• Kantapään-–-keskipään tilasuhde
• Jalkojen asennon taipumus yksinkertaisen kosketusalueen ulkopuolella

Ortoosivalmistajille tämä on arvokasta, koska kaaren luokittelu vaikuttaa suunnittelustrategiaan. Korkea kaarituki vaatii erilaisen rakenteen kuin matala kaarituki. Jalka, jossa on sisään- tai ulospäin poikkeama, saattaa tarvita erilaista stabilointilogiikkaa. Jos kaaren tiedot ovat virheellisiä, ortoosisuunnittelu voi myös olla väärä.

Yhdistämällä 3D-täys{1}}jalkamallin ACA- ja AHI{2}}-pohjaiseen kaarianalyysiin Xianku auttaa valmistajia siirtymään yleisistä malleista henkilökohtaisempiin toiminnallisiin malleihin.

30+ Biomekaaniset tietojoukot ortopedisten tuotteiden kehittämiseen

Tuotanto-valmis ortopedinen työnkulku vaatii muutakin kuin mallitiedoston. Se tarvitsee myös jäsenneltyä mittaustietoa, joka voi ohjata suunnittelusääntöjä, mukautusparametreja ja laadunvalvontaa.

Xiankun järjestelmälähdöt30+ biomekaanista tietojoukkoa, mukaan lukien:

• Jalan pituus
• Jalan leveys
• Jalkapään leveys
• Koron leveys
• Pallon ympärysmitta
• Jalan ympärysmitta
• Jalkapään korkeus
• Kaaren korkeus
• Kaaren tyyppi
• Varvasrakenne
• Kantapään kohdistuksen viite
• Vasen-oikea epäsymmetria
• Jalkojen morfologinen luokitus
• Mukautettu pohjallisen suunnitteluviite
• Ortopedinen tuotesuunnitteluviite
• 3D-tulostuksen tuotantotiedot

B2B-valmistajille nämä tietojoukot voivat auttaa standardoimaan räätälöinnin säilyttäen samalla yksilölliset anatomiset erot. Tämä on tärkeää tuotannon skaalaamiseksi personointia menettämättä.

STL/OBJ 3D-mallit: Skannaustietojen yhdistäminen CAD- ja 3D-tulostukseen

Xiankun skanneri voi tulostaaSTL/OBJ 3D-mallit, jonka avulla kumppanit voivat yhdistää jalan skannaustiedot suoraan loppupään suunnittelu- ja valmistusjärjestelmiin.

STL-tiedostot ovat erityisen hyödyllisiä:

• 3D-painetut ortoottiset pohjalliset
• Korkean kaaren tukilaitteet
• Nivelen korjausortotiikka
• Kantapääkupit ja kantapään stabilointituotteet
• Räätälöidyt jalkineet kestävät
• Jalkineiden istuvuusanalyysi
• Ortopedisen tuotteen prototyyppi
• CAD-pohjainen ortoosimuutos

OBJ tiedostot voivat olla hyödyllisiä, kun:

• Tekstuuri- tai rikkaammat pintatiedot vaaditaan
• Visualisointi on osa asiakaskokemusta
• Mallia käytetään 3D-esitysjärjestelmissä
• Kumppanit tarvitsevat lisäyhteensopivuutta suunnittelualustoille

Yhdessä STL/OBJ-vienti tarjoaa enemmän joustavuutta erilaisiin tuotantoympäristöihin. Valmistajat voivat tuoda tiedostot CAD-ohjelmistoon, muokata tukialueita, suunnitella korjausrakenteita ja valmistella malleja 3D-tulostusta varten.

Käyttöesimerkkejä: Bunion Orthotics ja High Arch Orthotics

1. STL Export for Bunion Orthotic Devices

Bunioniin{0}}liittyvät tuotteet vaativat tarkan jalkaterän geometrian. Yksinkertainen kengänkoko ei riitä. Suunnittelijat saattavat joutua ymmärtämään mediaalisen ulkoneman, jalkaterän etuosan leveyden, varpaiden kohdistuksen sekä isovarpaan ja jalkapöydän alueen välisen suhteen.

Xiankun 3D-malli tukee:

• Jalan etuosan morfologian arviointi
• Varvasalueen mallinnus
• Kannen ulkoneman viite
• Mukautetun laitteen sopivuuden parantaminen
• Parempi CAD-suunnittelu paikallista helpotusta tai korjausta varten

2. STL-vienti korkean kaaren ortoosituille

Korkeat kaarijalat vaativat usein huolellisempaa tukea ja iskunvaimennussuunnittelua. Jos kaarituki on liian matala, se voi olla tehoton. Jos se on liian aggressiivinen, se voi tuntua epämukavalta.

Xiankun 3D-tiedot voivat auttaa valmistajia arvioimaan:

• Kaaren korkeus
• Kaaren kaarevuus
• Sisäasteen äänenvoimakkuus
• Sivuttainen kuormitustaipumus
• Kantapään istuinvaatimukset
• Mukautettu kaarituen geometria

Tämä mahdollistaa korkean kaariortoosien suunnittelun paremmalla tasapainolla tuen, mukavuuden ja vakauden välillä.

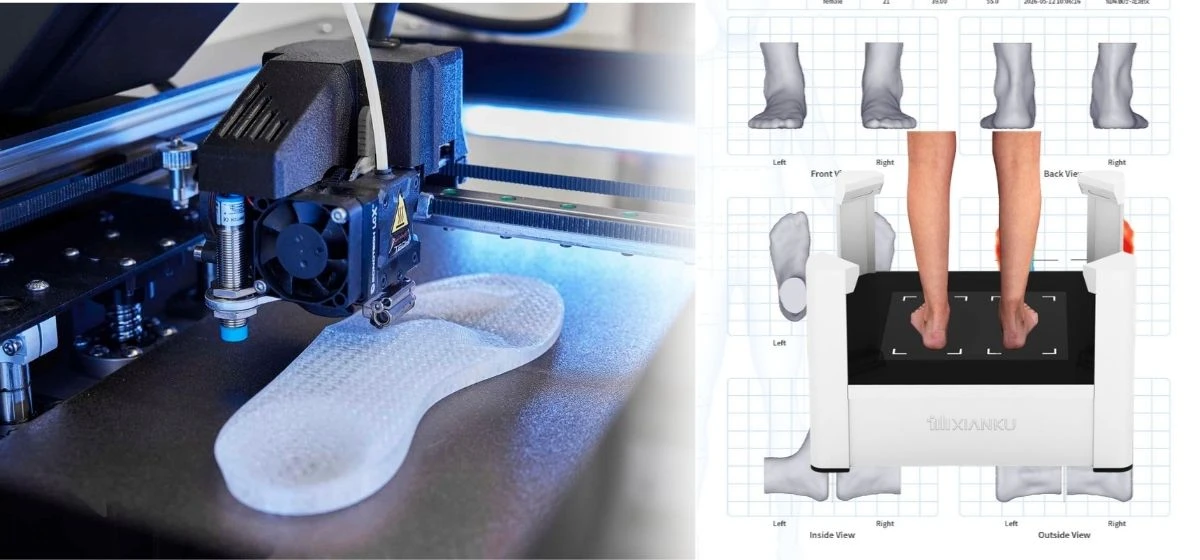

Skannaus-to-print-työnkulku 3D-tulostettua ortoosia varten

Tyypillinen Xianku{0}}työnkulku B2B-ortoosien mukauttamiseen voi sisältää:

Jalkojen skannaus

Käyttäjä suorittaa kosketuksettoman -1-sekunnin kaksoisjalkaskannauksen.

Digitaalisten raporttien luominen

Järjestelmä luo raportin noin 5 sekunnissa ±1 mm tarkkuudella.

3D-mallin rekonstruointi

Skanneri luo 1:1 todellisen 3D-koko-jalkamallin.

Biomekaaninen analyysi

ACA- ja AHI-algoritmi ja 30+ biomekaaniset tietojoukot tukevat jalan rakenteen arviointia.

STL/OBJ-mallin vienti

3D-malli viedään CAD-suunnitteluun tai tuotantokäyttöön.

Ortoottinen muotoilu

Suunnittelijat muokkaavat tukivyöhykkeitä, kohokuvioita, korjausrakenteita ja tuotteen geometriaa.

3D-tulostus

Räätälöity ortoosilaite tulostetaan sopivilla materiaaleilla ja jälkikäsittelymenetelmillä{0}}.

Mukauttaminen ja seuranta-

Käyttäjä saa yksilöllisemmän ortoosiratkaisun, joka perustuu todellisiin jalkatietoihin.

Tämä suljetun-silmukan työnkulku auttaa valmistajia vähentämään manuaalista työtä, parantamaan suunnittelun johdonmukaisuutta ja luomaan skaalautuvia mukautuspalveluita.

3D-jalkaskannaus vs. perinteinen ortopedinen tiedonkeruu

Keskeinen ero on se, että Xiankun järjestelmä luo tuotantovalmiita{0}}digitaalisia resursseja, ei vain arviointivisuaaleja.

Kysymykset ja vastaukset: Yleisiä kysymyksiä STL-tiedostomuotojen viennistä 3D-tulostettua ortoosia varten

Kuinka 3D-jalkaskannaus auttaa räätälöidyn ortopedian tuotannossa?

3D-jalkaskannaus tallentaa jalan todellisen digitaalisen 1:1-mallin. Tämä malli voidaan viedä muodossaSTL/OBJ 3D-mallitja sitä käytetään CAD-ohjelmistossa tai 3D-tulostuksen työnkulkuissa räätälöityjen ortopedisten suunnittelussa todelliseen jalkarakenteeseen perustuen.

Miksi STL-tiedostojen vienti on tärkeää 3D-tulostetulle ortoosille?

STL-tiedoston vienti mahdollistaa jalan skannaustietojen siirtymisen suoraan 3D-tulostuksen tuotantoketjuun. Se auttaa valmistajia vähentämään manuaalista mallintamista, parantamaan sovitustarkkuutta ja suunnittelemaan ortoosituotteita käyttäjän todellisen anatomian mukaan.

Riittääkö 2D-jalanjälki mukautettuun ortoosisuunnitteluun?

2D-jalanjälki voi tarjota perusyhteystiedot, mutta se ei pysty kuvaamaan kaaren korkeutta, jalkaterän tilavuutta, kantapään rakennetta, jalan ympärystä tai koko jalan morfologiaa. 3D-tulostetuissa ortoosissa täysi 3D-data on paljon hyödyllisempää.

Mikä on ACA- ja AHI-algoritmi?

TheACA & AHI algoritmion Xiankun itse{0}}kehittämä kaarien arviointimenetelmä. Siinä yhdistyvät kaaren johtavuuskulma, kaaren korkeusindeksi, 3D-täys-jalkamallinnus ja kaaren morfologia tarjotakseen luotettavamman kaaren arvioinnin kuin perinteiset alue{4}}pohjaiset menetelmät.

Voidaanko STL-tiedostoja käyttää nivelortoosiin?

Kyllä. STL-tiedostot voivat tukea ortopedisten laitteiden CAD-suunnittelua tarjoamalla tarkan jalkaterän geometrian, varvasalueen rakenteen ja paikallisia muotoviittauksia.

Voidaanko STL-tiedostoja käyttää korkean kaariortoosiin?

Kyllä. STL-tiedostot ovat erittäin hyödyllisiä korkeiden kaarien ortoottisille tuille, koska ne tarjoavat tarkan kaaren korkeuden, kaarevuuden, jalkaterän tilavuuden ja täyden -jalkageometrian yksilölliseen tukisuunnitteluun.

Kuinka nopea Xianku-skannauksen työnkulku on?

Xiankun skanneri pystyy suorittamaan kaksi{0}}jalkaa1 sekunnin skannausja luo ammattimainen raportti noin5 sekuntia, joka auttaa B2B-kumppaneita parantamaan tehokkuutta{1}}suuren volyymin mukauttamisympäristöissä.

Viimeinen huomio: Paremmat ortoosit alkavat paremmalla 3D-tiedolla

3D-tulostettujen ortoosivalmistajien räätälöinnin laatu riippuu alkuperäisten jalkatietojen laadusta. Tasainen jalanjälki- tai painekartta voi olla hyödyllinen viitteenä, mutta se ei voi korvata täydellistä 1:1 koko-jalka 3D-mallia.

STL-tiedostomuotojen vienti 3D-tulostettua ortoosia vartenmahdollistaa suoran yhteyden jalkojen terveydentilan arvioinnin ja digitaalisen valmistuksen välillä. Xiankun kanssaInfrapunarakenteinen valotekniikka, 1 sekunnin skannaus, ±1mm tarkkuus, omistettuACA & AHI algoritmi, 30+ biomekaanista tietojoukkoa, ja vientikelpoisiaSTL/OBJ 3D-mallit, B2B-kumppanit voivat rakentaa tehokkaamman, skaalautuvan ja yksilöllisemmän ortoosituotannon työnkulun.

Ortoosituotannon tulevaisuus on dataohjattu-, 3D-käyttöinen ja syvästi räätälöity, aina nivelen korjaustuista korkean kaariortotiikkaan, räätälöityistä pohjallisista yksilöllisiin jalkineen komponentteihin.
